Трансформатор напряжения 3хЗНОЛП-10(6)кВ

Цель нашей компании - предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.

Под заказ

Трансформаторы производства Alageum Electric соответствуют всем нормам и стандартам ГОСТ, а также имеют сертификат СТ KZ. ТОО "АЭМЗ" предоставляет гарантию 3 года на все трансформаторы, и услуги по обслуживанию оборудования.

цена договорная
Заказать товар Задать вопрос
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

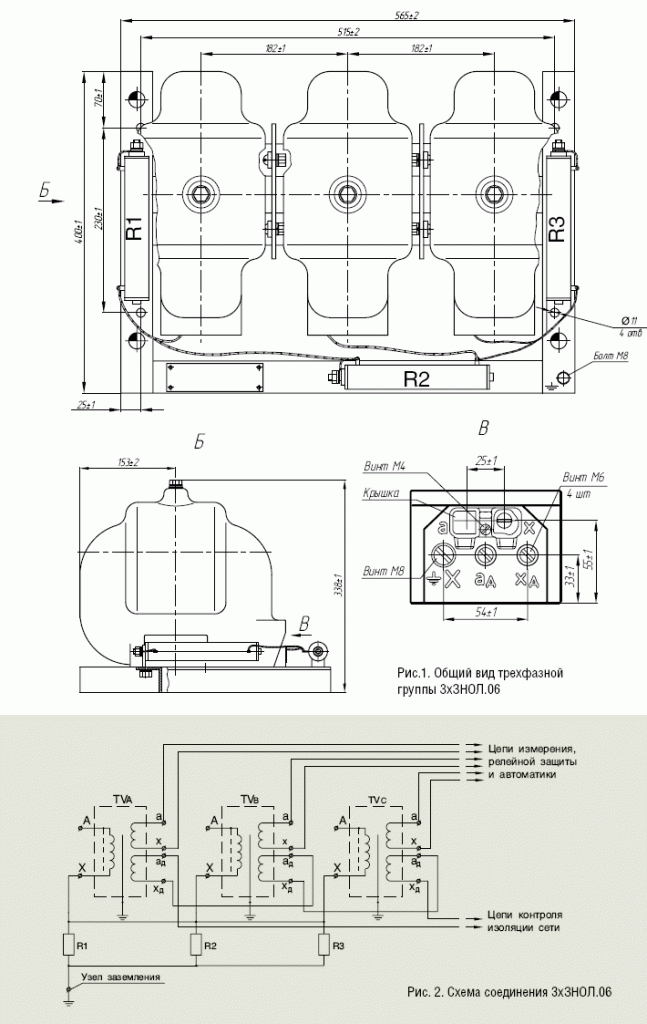

  • Конструктивное исполнение
  • Общие сведения
  • Технические характеристики

Трехфазные антиррезонансные группы предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.
Трехфазные антиррезонансные группы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 для 3хЗНОЛ.06 и категории размещения 2 для 3хЗНОЛП по ГОСТ 15150 и предназначены для эксплуатации при условиях:

  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
    для исполнения "УЗ" - от минус 45°С до плюс 50°С;
  • для исполнения "ТЗ" - от минус 10°С до плюс 60°С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение - любое.

Заземление выводов вторичных обмоток по усмотрению потребителя!
Заземление опорной плиты - обязательно!

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

Наименование параметра Значение
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение
на выводах первичной обмотки, В
6000, 6300
6600, 6900
10000
10500
11000
Номинальное линейное напряжение навыводах основной вторичной обмотки, В 100

Напряжение на выводах разомкнутого треугольника дополнительных вторичных
обмоток:
при симметричном режиме работы сети, В, не более
при замыкании одной из фаз сети на землю, В



3

от 90 до 110

 Номинальная мощность, ВА, в классе точности:

0,2
0,5
1,0
3,0



90
150
225
600



90
225
450
900

Предельная мощность вне класса точности, В•А

1200

1890

Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А 400

Номинальная частота, Гц

50 или 60
