Разъединители трехполюсные РЛНД 10/400 предназначены для универсального использования в высоковольтных сетях и на открытых подстанциях переменного тока частотой 50 Гц секционирования сетей и отсоединения от сети потребителей без тока нагрузки, для образования видимого промежутка в линии.

договорная
Заказать товар Задать вопрос
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

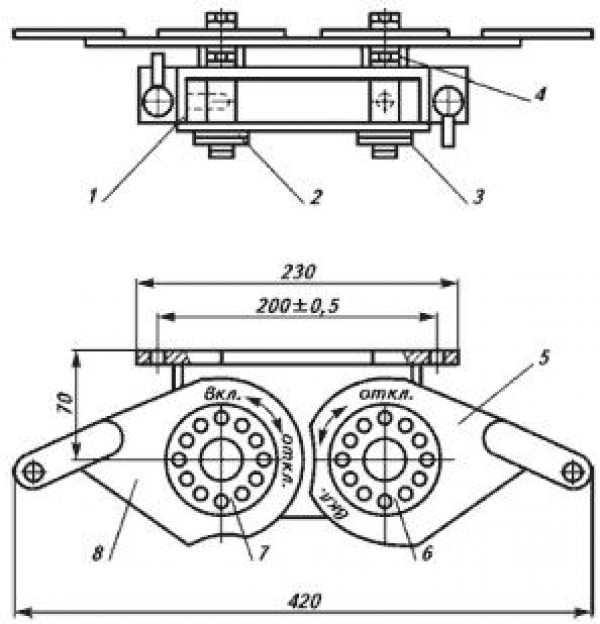

  • Конструктивное исполнение
  • Общие сведения
  • Технические характеристики


Разъединитель РЛНД-1-10Б/400 УХЛ1

Разъединители трехполюсные РЛНД 10/400 предназначены для универсального использования в высоковольтных сетях и на открытых подстанциях переменного тока частотой 50 Гц секционирования сетей и отсоединения от сети потребителей без тока нагрузки, для образования видимого промежутка в линии.

Структура условного обозначения разъединителя РЛНД-1-10Б/400 УХЛ1

  • Р – разъединитель
  • Л – линейный
  • Н – наружной установки
  • Д – две опорно-изоляционные колонки
  • 1– количество заземляющих ножей
  • 10 – номинальное напряжение, кВ
  • Б – исполнение изоляции по ГОСТ 9920-89
  • 400 – номинальный ток, А
  • УХЛ1– климатическое исполнение и категория размещения по ГОСТ 15150-69
Наименование Единица измерения Значение
Номинальное напряжение кВ 6-10
Наибольшее рабочее напряжение кВ 12
Номинальный ток А 400
Ток термической стойкости:
для ножей заземления в течение 1 с кА 10
для главных ножей в течение 3 с кА 10
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости) кА 25
Длина пути утечки внешней изоляции, не менее см 30
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда, не менее Н 200
Электрическое сопротивление главного контура Ом 175×10-6
Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем не более 10 м Н 245
Масса, не более кг 38
Габаритные размеры мм 1200×470×385
